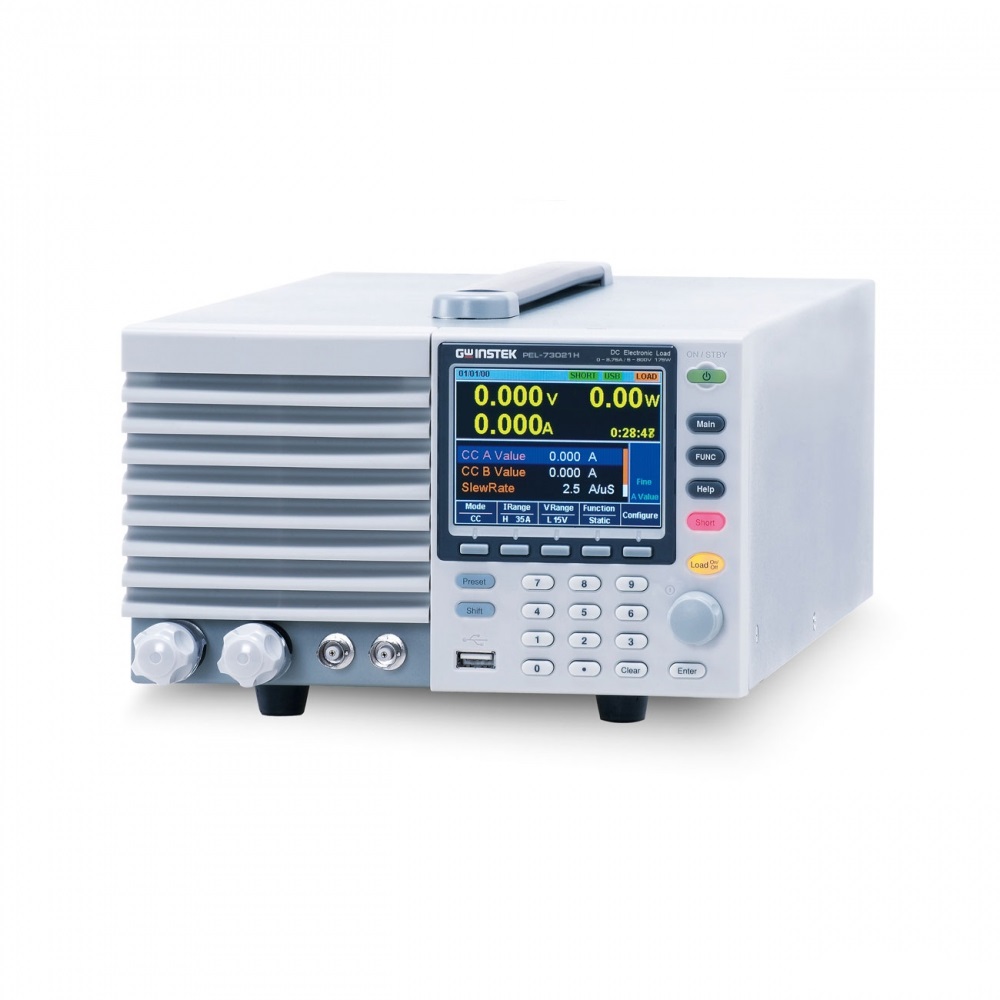

PEL-73041H — нагрузка электронная

PEL-73041H — нагрузка электронная
Артикул: 331099
Модель: PEL-73041H
Гарантия: 12 мес.
Госреестр РФ: 76426-19
Поверка приобретается отдельно: 3300 Р
Бренд: GOOD WILL Instek
Цена:
467 929 Р
Доступен для заказа
Добавить к сравнению

Особенности нагрузки электронной PEL-73041H:

  • Входные параметры нагрузки: постоянное напряжение до 800 В, ток до 8,75/ 17,5/ 52,5 А, мощность до 175/ 350/ 1050 Вт;
  • Блок расширения (PEL-73211H): 800 В/ 105 А/ 2100 Вт;
  • Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP);
  • Динамический режим для CC, CR, CP с регулируемой скоростью нарастания нагрузки;
  • Комбинация режимов: CC+CV, CP+CV, CR+CV;
  • Возможность параллельного соединения нагрузок для увеличения мощности: максимально до 5 нагрузок PEL-73021H/- 73021H или 1 нагрузка PEL-73211H + 4 модуля расширения (макс. до 9,45 кВт);
  • Высокая точность и разрешение;
  • Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV);
  • Функция контроля (управления параметрами нагрузки) - внешним сигналом;
  • Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль);
  • Опция: возможность монтажа в стойку 19” (стандарты EIA и JIS);
  • Совместимость с LabView, VB, C, C++;
  • Три диапазон установки значений: низкий (L), средний (M), высокий (H).



Параметр Значение
Входные параметры
Мощность 350 Вт
Ток в нагрузке 0 … 17,5 А
Напряжение на нагрузке 5… 800 В
Минимальное рабочее напряжение 5 В при 17,5 А
2,5 В при 8,75 А
Паралелльное подключение
Максимальная мощность 1750 Вт
Режим стабилизации напряжения
Диапазон установки H: 5 … 800 В
L: 5… 80 В
Дискретность установки H: 20 мВ / L: 2 мВ
Погрешность установки ± (0,2% * U уст + 0,2 % * U конечн)
Режим стабилизации электрического сопротивления (Статический режим)
Диапазон установки (Ом) Н 3,5 См … 60 мкСм
(285 мОм … 16,6 кОм)
Диапазон установки (Ом) M 350 мСм … 6 мкСм
(2,85 мОм … 166 кОм)
Диапазон установки (Ом) L 35 мСм … 0,6 мкСм
(28 мОм … 1,66 МОм)
Дискретность установки 60 / 6/ 0,6 мкСм
Погрешность установки ± (0,5% * R уст + 0,5 % R конечн) + Uвх /3,24 МОм
Режим стабилизации электрического сопротивления (Динамический режим)
Диапазон скорости H 0,028 …28,00 мА/мкс
Диапазон скорости M 0,028 … 2,800 мА/мкс
Диапазон скорости L 0,280 … 280,0 мкА/мкс
Погрешность установки скорости ± (10%*Уст + 25 мкСм)
Разрешение 0,2 мкА … 2 мА
Диапазон установки периода (T1 и Т2) 0,025 мСм … 10 мСм
10 мс … 60 с
Погрешность установки тока 0,4 % от предела
Дискретность установки периода 1 мкс / 1 мс
Погрешность ± 100 ppm
Режим стабилизации силы тока, статический режим
Диапазон установки H 0 … 17,5 А
Диапазон установки M 0 … 1,75 А
Диапазон установки L 0 … 175 А
Дискретность установки 600/ 60/ 6 мкА
Погрешность установки ± (0,2%*Iуст+0,1%*I конечн) + Uвх/3,24 МОм
При параллельном объединении: ± (1,2%*Iуст+1,1%*I конечн)
Защита
OVP Регулируемая, Отключение нагрузки при 110% от номинального напряжения
OCP 0,0120 … 19,2504 А
OPP 0,3 … 385 Вт
OHP Отключение нагрузки при достижении температуры радиатора 95°C
UVP 0 … 840 В, отключении нагрузки при обнаружении заданного значения
REV По внутреннему диоду. Отключение нагрузки при неверном подключении
Общие данные
Напряжение питания 90 ~ 132 В / 80 ~ 250 В; 47 ~ 63 Гц
Интерфейсы USB ,RS-232, аналоговое управление, GPIB (опция)
Габаритные размеры PEL-73021H/73041H – 214 х 124 х 400 мм, PEL-73111H – 428 х 124 х 400 мм PEL-73211H - 428 х 128 х 553 мм
Масса PEL-73021H – 6 кг, PEL-73041H – 7 кг, PEL-73111H – 17 кг, PEL-73211H – 23 кг
№ Наименование Количество
1 Нагрузка электронная - PEL-73041H 1
