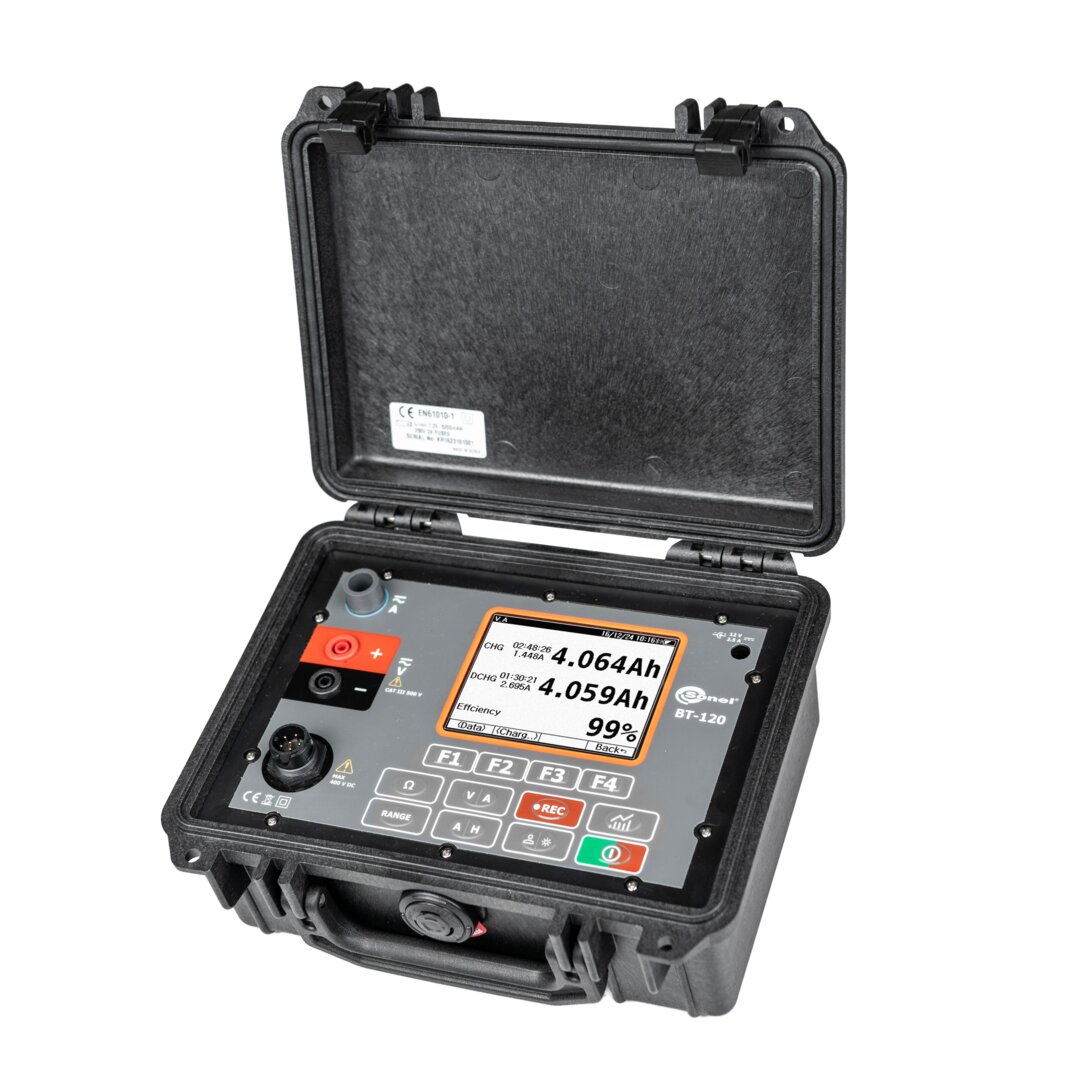

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Приборы для тестирования аккумуляторных батарей BT-120 Тестер аккумуляторных батарей
Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
Сокращение «е.м.р.» означает - единица младшего разряда.
Напряжение постоянного тока
Диапазон показанийРазрешениеОсновная погрешность
5 В | 0,001 В | ± (0,5 % и.в. + 5 е.м.р.) |
50 В | 0,01 В | |
500 В | 0,1 В |
Напряжение переменного тока
Диапазон показанийРазрешениеОсновная погрешность
500 В (50/60 Гц) | 0,1 В | ± (0,75 % и.в. + 5 е.м.р.) |
Диапазон частоты: 40…100 Гц
Напряжение пульсации
Диапазон показанийРазрешениеОсновная погрешность
0…5 В | 0,001 В | ± (2,5 % и.в. + 10 е.м.р.) |
Диапазон частоты: 40 Гц…10 кГц.
Постоянный ток
Диапазон показанийРазрешениеОсновная погрешность
4 А | 0,001 А | ± (0,5 % и.в. + 5 е.м.р.) |
40 А | 0,01 А | |
400 А | 0,1 А |
Дополнительно следует учитывать точность токовых клещей.
Переменный ток
Диапазон показанийРазрешениеОсновная погрешность
4 А | 0,001 А | ± (0,75 % и.в. + 10 е.м.р.) |
40 А | 0,01 А | |
400 А | 0,1 А |
Дополнительно следует учитывать точность токовых клещей.
Клещи измерительные C-130BE
Диапазон показанийОсновная погрешность
0…40 A DC | ± (1,5 % и.в. + 6 е.м.р.) |
0…40 A AC | ± (1,5 % и.в. + 5 е.м.р.) |
Выходной сигнал: 10 мВ/А.
Сопротивление
Диапазон показанийРазрешениеОсновная погрешность
3 мОм | 1 мкОм | ± (0,8 % и.в. + 10 е.м.р.) |
30 мОм | 10 мкОм | ± (0,5 % и.в. + 10 е.м.р.) |
300 мОм | 100 мкОм | |
3 Ом | 1 мОм | |
30 Ом | 10 мОм | |
300 Ом | 100 мОм |
Температура
Диапазон показанийРазрешениеОсновная погрешность
-10…100 °C | 0,1 °C | ± (1,0 % и.в. + 2 е.м.р.) |
Питание
| Питание измерителя | - Литий-ионный аккумулятор (Li-Ion) 7,4 В 5,4 Aч SONEL - Напряжение переменного тока 100…240 В 50/60 Гц |
Условия зарядки АКБ | при температуре 10…40 °C |
Время заряда АКБ | около 4 часов |
Категория электробезопасности | CAT III / 500 В |
Условия окружающей среды и другие технические данные
Диапазон рабочих температур | 0…50 °C |
Диапазон температур при хранении | -20…50 °C |
Влажность | 10…85 % |
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP54 |
Размеры | 232 x 192 x 111 мм |
Масса | около 1,4 кг |
Дисплей | Графический ЖКИ 320х240 px |
Память: - Режим Напряжение/Ток |
макс.1000 макс.1000 |
Передача данных | Bluetooth |
Высота над уровнем моря | ≤ 2000 м |
Соответствие | ГОСТ Р МЭК 61557-1-2005 ГОСТ IEC 61010-1-2014 |
Класс защиты | Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005 |
Электромагнитная совместимость | ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005) |
| Количество | Индекс | |
|---|---|---|
| Адаптер для передачи данных по Bluetooth | 1 | WAADABTUSB1 |
| Зарядное устройство для аккумуляторов Z34 | 1 | WAZASZ34 |
| Клещи измерительные C-130BE | 1 | WACEGC130BE |
| Комплект проводов для измерения напряжения АКБ | 1 | WAPRZBT120U |
| Комплект проводов для измерения сопротивления АКБ | 1 | WAPRZBT120ZS |
| Резистор калибровочный RK1 | 1 | WAADARK1 |
| Футляр L17 | 1 | WAFUTL17 |
